Guia de correspondência de tamanho de bateria AGM L2 L3 L4 L5

As arquiteturas elétricas dos veículos modernos – especialmente aqueles que utilizam frenagem regenerativa e acessórios de alta demanda – dependem de especificações exatas da bateria. A seleção do tamanho correto da bateria AGM é um requisito técnico rigoroso, não uma mera recomendação. Ao instalar uma unidade com dimensões físicas incorretas, você garante uma instalação insegura. Esse descuido leva diretamente a danos por alta vibração que destroem as placas internas de chumbo. Além disso, a capacidade incompatível (Ah) perturba o Sistema de Gerenciamento de Bateria (BMS) do veículo. Um BMS confuso provoca falha prematura da bateria, exerce forte pressão sobre o alternador e causa mau funcionamento do sistema start-stop. Este guia detalha os padrões de dimensionamento da série DIN/EN L (L2 a L5). Fornecemos uma estrutura prática para combinar dimensões físicas, capacidade elétrica e especificações do fabricante. Você pode usar esses dados para substituição confiável ou aquisição de frota em grande escala sem questionar a compatibilidade.

Principais conclusões

• Pegadas padronizadas: A série L (DIN/EN) padroniza a largura (175 mm) e a altura (190 mm), com escala de capacidade diretamente ao longo do comprimento da caixa da bateria (de 242 mm em L2 a 353 mm em L5).

• A regra de substituição estrita: uma bateria AGM deve sempre ser substituída por outra bateria AGM; o downgrade para uma bateria inundada de chumbo-ácido (SLA) padrão resultará em falhas rápidas em aplicações start-stop.

• Dependência do BMS: A atualização ou o downgrade do tamanho da bateria start stop AGM requer recalibração do BMS; não registrar a nova capacidade resultará em perfis de carregamento incorretos e redução da vida útil.

• Referência cruzada direta: Os tamanhos da série L correlacionam-se diretamente com as designações da série H (por exemplo, L2 = H5, L3 = H6), simplificando a referência cruzada entre os padrões BCI europeus e norte-americanos.

• Critérios de fornecimento: Avaliar um fabricante de bateria AGM requer olhar além das classificações básicas de Ah para avaliar a compressão da placa, pureza do chumbo e dados de testes de ciclo de vida.

Decodificando padrões de tamanho de bateria AGM: DIN/EN vs.

As cadeias de abastecimento globais muitas vezes criam confusão durante a aquisição e substituição. Diferentes regiões utilizam padrões variados para classificar baterias automotivas. A América do Norte depende fortemente do sistema BCI (Battery Council International). A Europa utiliza o padrão DIN/EN. Compreender como esses sistemas interagem evita erros de compra dispendiosos e garante uma instalação perfeita no chão de fábrica.

O sistema da série L

O padrão europeu DIN/EN categoriza baterias automotivas usando uma designação L1 a L6. Este sistema padroniza o tamanho físico da caixa e estabelece uma capacidade elétrica básica. As montadoras favorecem esse sistema porque simplifica a fabricação de veículos. Os engenheiros podem projetar uma única largura de bandeja de bateria para toda uma linha de veículos. Em toda a série L, a largura permanece constante em 175 mm. A altura permanece constante em 190 mm. O comprimento da caixa determina o volume interno. Mais volume permite mais placas de chumbo, o que aumenta diretamente a capacidade de Ampere-hora (Ah). Um modelo básico de sedã pode usar uma bateria L2 curta, enquanto a variante diesel do mesmo carro usa uma bateria L5 mais longa na mesma bandeja.

Detalhes de padronização BCI

O sistema de tamanho de grupo do Battery Council International (BCI) vai além das simples dimensões físicas. Ele padroniza localizações de terminais, configurações de polaridade e características básicas de desempenho. Um tamanho específico de grupo BCI garante que a bateria se encaixe fisicamente na bandeja, os cabos alcancem os terminais corretos sem esticar e os grampos de fixação fixem o invólucro adequadamente. Os mecânicos confiam nos tamanhos dos grupos BCI para garantir que não instalam uma bateria com polaridade invertida, o que queimaria instantaneamente os fusíveis principais do veículo.

Matriz de Referência Cruzada

O mapeamento das designações da série L para os tamanhos da série H e dos grupos BCI simplifica as aquisições transfronteiriças. Os nós estruturais se alinham perfeitamente nessas convenções de nomenclatura. Use a seguinte matriz para fazer referência cruzada de tamanhos automotivos padrão ao solicitar unidades de reposição.

Distinções automotivas vs. marítimas

Você deve distinguir entre tamanhos de grupos automotivos da série L/BCI e tamanhos de grupos de ciclo profundo marítimo/RV. Os tamanhos marítimos incluem Grupo 24, 27, 31, 4D e 8D. Essas baterias apresentam diferentes tipos de terminais, como pinos roscados projetados para porcas borboleta. Eles também utilizam placas de chumbo sólidas mais espessas, otimizadas para descargas profundas prolongadas, em vez de rajadas curtas e de alta amperagem. A mistura de aplicações automotivas e marítimas leva à rápida degradação da bateria. A instalação de uma bateria marítima do Grupo 31 em uma van comercial resultará em um fraco desempenho de partida em climas frios porque a resistência interna é muito alta para o acionamento rápido do motor de partida.

Dimensão de avaliação e restrições

A conformidade com os padrões físicos é extremamente importante para bandejas de baterias OEM. Os fabricantes de veículos projetam tolerâncias rígidas sob o capô. A bateria deve corresponder às dimensões exatas para encaixar com segurança os grampos de fixação da base. O padrão europeu de retenção mais comum é o B13. A especificação B13 requer uma saliência de 10,5 mm de altura ao longo da parte inferior longa da caixa da bateria. A presilha de metal do veículo se fixa nessa saliência. Se você comprar uma bateria sem a borda B13 correta, a bateria saltará livremente na bandeja, causando rachaduras e vazamentos de ácido.

Especificações detalhadas da bateria AGM da série L

Cada degrau na hierarquia da série L proporciona maior capacidade elétrica e potência de partida a frio. A seleção da unidade correta exige a adequação da área física às demandas energéticas específicas do veículo. Você não consegue adivinhar o tamanho; você deve medir a bandeja ou consultar as especificações de fábrica.

Bateria AGM60 L2 (H5 / Grupo 47)

A bateria AGM60 L2 representa o ponto de entrada para aplicações modernas de start-stop. Ele fornece uma solução de potência compacta para veículos com compartimentos de motor apertados, como hatchbacks compactos e SUVs crossover menores.

• Dimensões físicas: O invólucro L2 padrão mede aproximadamente 242 mm de comprimento, 175 mm de largura e 190 mm de altura.

• Linha de base elétrica: Fornece capacidade nominal de 60Ah. A faixa típica de corrente de partida a frio (CCA) fica entre 600 e 680.

• Aplicação alvo: Este tamanho se adapta perfeitamente a veículos compactos e sistemas start-stop básicos. Muitos grandes SUVs de luxo também utilizam o L2 como bateria auxiliar secundária. Nestes sistemas de bateria dupla, o L2 alimenta módulos eletrônicos específicos, como a direção hidráulica eletrônica ou os sistemas de freio por fio, enquanto a bateria primária controla a partida do motor.

• Nota de instalação: Devido ao seu comprimento menor, a instalação de um L2 em uma bandeja maior requer um bloco espaçador para evitar movimento horizontal.

Bateria AGM70 L3 (H6 / Grupo 48)

A bateria AGM70 L3 é o padrão mais comum para veículos de passageiros modernos. Equilibra o tamanho físico com reservas elétricas robustas, tornando-o a escolha padrão para milhões de veículos em todo o mundo.

• Dimensões físicas: A caixa L3 estende o comprimento para aproximadamente 278 mm, mantendo a largura padrão de 175 mm e a altura de 190 mm.

• Linha de base elétrica: Oferece capacidade nominal de 70Ah. As classificações CCA normalmente variam de 720 a 760.

• Aplicação alvo: Sedãs de médio porte, picapes padrão de meia tonelada e SUVs de médio porte dependem fortemente desse tamanho. Ele atua como a principal fonte de energia para aplicações convencionais de partida e parada, onde o motor é desligado nos semáforos.

• Nota de instalação: O L3 é pesado o suficiente para que os técnicos usem uma alça de transporte de bateria. Deixar cair um L3 em uma bandeja de capota rebaixada sem alça geralmente resulta em dedos presos ou danos nas capotas de plástico circundantes.

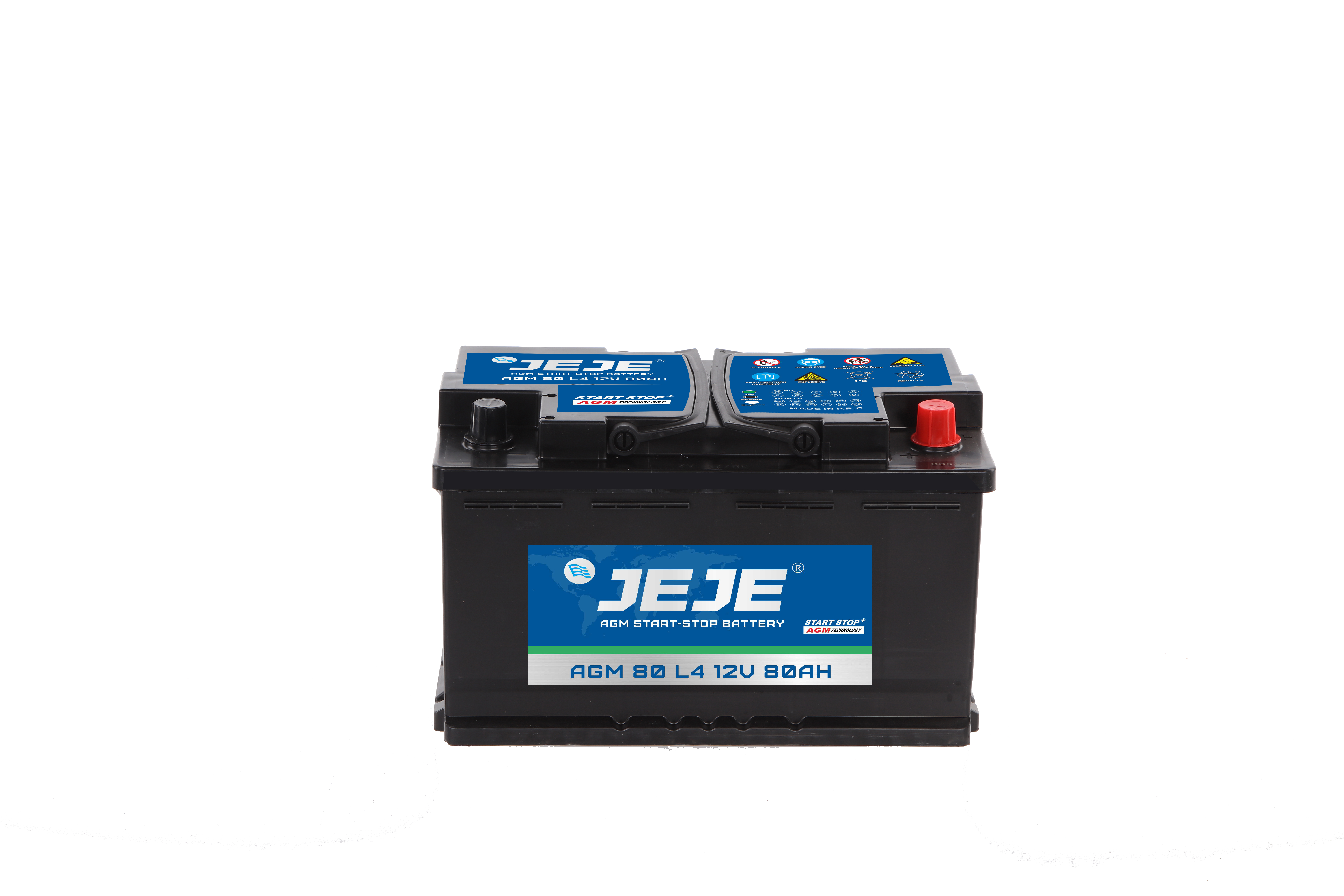

Bateria AGM80 L4 (H7 / Grupo 94R)

A bateria AGM80 L4 aumenta o fornecimento de energia para veículos equipados com amplos conjuntos eletrônicos, bancos aquecidos e motores de maior cilindrada.

• Dimensões físicas: A caixa L4 mede aproximadamente 315 mm de comprimento, 175 mm de largura e 190 mm de altura.

• Linha de base elétrica: fornece uma capacidade substancial de 80Ah. A saída CCA varia de 800 a 850.

• Aplicação alvo: Veículos de luxo, vans comerciais leves e veículos com cargas pesadas de acessórios eletrônicos exigem o L4. Ele lida com a atração parasita de sistemas avançados de infoentretenimento, compressores de suspensão a ar e módulos de radar de assistência ao motorista sem esforço.

• Nota de instalação: O 'R' no Grupo 94R significa 'Reverse'. Isso significa que o terminal positivo fica do lado direito quando voltado para a bateria. Sempre verifique o roteamento dos cabos antes de colocar um L4 na bandeja, pois forçar os cabos a cruzarem a bateria cria um grave risco de incêndio.

Bateria AGM92 L5 (H8 / Grupo 49)

A bateria AGM92 L5 está no topo da tabela de dimensionamento padrão de veículos de passageiros. Ele oferece capacidade de reserva máxima e potência de partida inabalável para os ambientes automotivos mais exigentes.

• Dimensões físicas: O invólucro L5 requer espaço significativo na bandeja, medindo aproximadamente 353 mm de comprimento, 175 mm de largura e 190 mm de altura.

• Linha de base elétrica: Possui uma enorme capacidade variando de 92Ah a 95Ah. As classificações do CCA normalmente atingem 850 a 900.

• Aplicação alvo: Veículos europeus de alto desempenho, grandes motores diesel e aplicações em frotas pesadas exigem o L5. Os motores a diesel exigem uma amperagem enorme para alimentar as velas de incandescência e os aquecedores da rede antes mesmo de o motor de partida ser acionado. O L5 fornece essa energia sem deixar cair a tensão abaixo dos limites críticos.

• Nota de instalação: Pesando mais de 60 libras, o L5 requer um manuseio cuidadoso. Muitos veículos europeus montam o L5 sob o banco do passageiro ou no porta-malas traseiro. Certifique-se de que o tubo de ventilação esteja conectado corretamente durante a instalação para direcionar a liberação natural de gases para fora da cabine de passageiros.

Avaliação técnica: Combinando uma bateria AGM Start Stop com sua carga

A seleção de uma bateria de substituição requer uma avaliação técnica rigorosa. Depender apenas de métricas básicas de tensão leva a falhas catastróficas do sistema. Você deve avaliar a carga elétrica específica do veículo e combinar a química interna e a capacidade da bateria de acordo. Uma bateria não é apenas uma caixa de eletricidade; é um dispositivo de armazenamento de produtos químicos que deve estar alinhado com a saída do alternador do veículo.

A regra “A tensão não é suficiente”

Corresponder a uma classificação de 12 V revela-se totalmente insuficiente para veículos modernos. Uma pequena bateria de motocicleta e uma enorme bateria de caminhão a diesel produzem 12 volts. Os compradores devem combinar a capacidade (Ah) e as dimensões físicas para garantir a compatibilidade do sistema. O alternador do veículo espera uma classificação Ah específica para governar seu algoritmo de carregamento. Se você instalar uma bateria de 60Ah em um veículo programado para uma bateria de 95Ah, o alternador irá empurrar muita corrente, fervendo o eletrólito e destruindo a bateria em semanas.

Recursos para resultados: SLA vs AGM

A tecnologia de tapete de vidro absorvente lida excepcionalmente bem com ciclos profundos. Em uma bateria start stop AGM , as esteiras de fibra de vidro comprimem firmemente as placas de chumbo. Esta compressão física evita que o material de chumbo ativo se solte da rede durante ciclos repetidos de descarga. As baterias inundadas de chumbo-ácido (SLA) padrão não possuem essa compressão. Quando uma bateria SLA descarrega, as placas de chumbo se expandem e contraem. Sem o tapete de vidro segurando tudo junto, o chumbo se desprende e cai no fundo do invólucro, causando um curto-circuito na célula. A instalação de uma bateria SLA em um veículo start-stop resulta em rápida degradação interna.

Capacidade (Ah) e Capacidade de Reserva (RC)

Ampere-hora (Ah) mede a energia total que uma bateria armazena. A capacidade de reserva (RC) mede quantos minutos a bateria pode sustentar uma carga de 25 A antes de cair abaixo de 10,5 volts. Você deve garantir energia de reserva adequada para sorteios parasitas. Os veículos modernos consomem continuamente energia para sistemas de segurança, módulos de entrada sem chave e configurações de memória durante as fases de desligamento do motor. Por exemplo, um veículo com consumo parasita constante de 50 miliamperes (0,05A) consumirá 1,2Ah por dia apenas parado em uma garagem. Durante uma estadia de duas semanas no estacionamento do aeroporto, isso equivale a 16,8Ah. Classificações Ah mais altas fornecem um amortecedor maior contra essas drenagem constantes, garantindo que o veículo ainda dê partida no seu retorno.

Realidades dos amplificadores de partida a frio (CCA)

Os amplificadores de partida a frio determinam a capacidade da bateria de dar partida no motor em temperaturas congelantes. Atender aos requisitos do OEM CCA continua sendo fundamental para a confiabilidade em climas frios. No entanto, a especificação excessiva do CCA em detrimento do Ah representa uma estratégia falha para veículos start-stop. Para obter classificações de CCA artificialmente altas, alguns fabricantes usam placas de chumbo mais finas e numerosas para aumentar a área de superfície. Estas placas finas degradam-se muito mais rapidamente em condições de ciclo profundo. Os sistemas start-stop requerem placas mais espessas e robustas para sobreviver a ciclos constantes, tornando o Ah uma métrica mais crítica do que o CCA excessivo.

Dimensionando atualizações e downgrades: riscos de implementação

Modificar o tamanho da bateria de fábrica apresenta riscos técnicos significativos. Embora a atualização da capacidade pareça benéfica para o mercado de reposição de produtos eletrônicos, ela requer medições físicas cuidadosas e recalibração de software. O downgrade da capacidade quase sempre resulta em falha do sistema e drivers ociosos.

Consultoria de linhas de base OEM

Sempre utilize ferramentas de pesquisa de veículos e verifique primeiro o manual do proprietário. Estabeleça o tamanho de grupo recomendado pela fábrica antes de tentar qualquer modificação. A linha de base do OEM determina as classificações mínimas aceitáveis ​​de Ah e CCA. Ele também define a área física exata que os engenheiros do veículo projetaram para acomodar a bandeja da bateria. Nunca adivinhe o tamanho apenas com base na inspeção visual.

Restrições físicas e modificações na bandeja

Instalar uma bateria maior requer espaço físico. Passar de L3 para L4 aumenta o comprimento do invólucro em 37 mm. Você deve medir o comprimento da bandeja com precisão. Verifique se há blocos espaçadores removíveis. Muitos veículos europeus apresentam bandejas ajustáveis ​​com blocos de plástico que acomodam vários tamanhos da série L. A remoção de um bloco permite que uma bateria maior se encaixe com segurança. Nunca force uma bateria em uma bandeja muito pequena. A pressão resultante irá rachar o invólucro de plástico, vazando ácido sulfúrico altamente corrosivo nos trilhos da estrutura do veículo e nos chicotes elétricos.

Registro BMS e tensão do alternador

Alterar a capacidade da bateria requer a reprogramação do computador do veículo usando um scanner de diagnóstico OBD2 avançado. O Sistema de gerenciamento de bateria (BMS) monitora a idade, a resistência interna e a temperatura da bateria. Ajusta a tensão de carga do alternador em conformidade. Uma bateria mais antiga e degradada requer uma voltagem mais alta para empurrar a carga para as placas. Se você instalar uma bateria nova sem registrá-la, o BMS continuará aplicando alta tensão, sobrecarregando a nova unidade e fervendo o eletrólito interno. Além disso, se você atualizar a capacidade de Ah (por exemplo, passar de 70Ah para 80Ah), o BMS deverá conhecer o novo alvo. Deixar de registrar uma bateria maior resulta em subcarga crônica, levando à rápida sulfatação e falha prematura.

Compensações Conceituais

A atualização para uma bateria L5 oferece enorme capacidade de reserva para guinchos de reposição, sistemas de áudio de alto rendimento ou iluminação auxiliar. No entanto, esta atualização introduz uma penalidade de peso significativa. Uma bateria L5 pesa substancialmente mais que uma L3. Você deve avaliar se o ganho na capacidade elétrica justifica o peso adicional frontal e a necessidade de recalibração do BMS. Para a maioria dos veículos de passageiros padrão, aderir ao tamanho OEM proporciona o melhor equilíbrio entre desempenho e longevidade.

Avaliando um fabricante de baterias AGM para fornecimento comercial

A aquisição de baterias para frotas comerciais exige uma avaliação rigorosa do fornecedor. Você deve olhar além das afirmações básicas de marketing e analisar os processos de fabricação subjacentes. O controle de qualidade em nível de fábrica determina a confiabilidade em campo. Uma bateria barata custa mais no longo prazo quando você leva em consideração os guinchos e o tempo de inatividade do veículo.

Escalabilidade e consistência

Os gestores de frota devem avaliar os fornecedores com base na consistência operacional. Procure certificações ISO/TS 16949. Este padrão de gestão de qualidade automotiva garante uma prevenção rigorosa de defeitos. Linhas de montagem automatizadas garantem compressão uniforme da placa e enchimento preciso de eletrólito. A montagem manual introduz variáveis ​​inaceitáveis. Se um operário inserir manualmente as esteiras de vidro, a taxa de compressão variará de célula para célula. Essa inconsistência leva ao desgaste desigual e à falha prematura de um lote de baterias.

Qualidade de Construção Interna

Avalie um potencial fabricante de baterias AGM analisando suas matérias-primas. O chumbo virgem supera significativamente o chumbo reciclado, oferecendo menor resistência interna e aceitação de carga mais rápida. Investigue a tecnologia de fundição de grade. Grades estampadas proporcionam resistência superior à corrosão em comparação com designs de grades de metal expandido mais antigos. As grades estampadas apresentam um quadro contínuo e ininterrupto que canaliza a corrente de forma eficiente para o terminal. Finalmente, verifique as taxas de compressão da manta de vidro. A alta compressão evita o derramamento de material ativo, o que determina a vida útil real do ciclo sob uso intenso de start-stop.

Garantia e Conformidade

Analise cuidadosamente os termos de garantia. As aplicações comerciais geralmente possuem períodos de garantia diferentes dos aplicativos de consumo devido às contagens de ciclos mais altas. Verifique as taxas históricas de defeitos do fabricante. Garanta a conformidade estrita com as especificações do OEM. Para aplicações automotivas europeias, a bateria deve atender aos padrões VDA (Verband der Automobilindustrie). A conformidade garante que a bateria terá um desempenho idêntico ao da unidade original de fábrica, garantindo que a arquitetura elétrica do veículo permaneça estável.

Conclusão

A seleção do tamanho correto da bateria AGM continua sendo um processo rígido e tecnicamente exigente. Limites físicos da bandeja, cálculos precisos de carga e requisitos elétricos rigorosos do OEM determinam a escolha final. Ignorar esses parâmetros leva à rápida falha dos componentes e ao comprometimento da operação do veículo. Combine primeiro o tamanho DIN/EN L para garantir a montagem física e, em seguida, verifique se as classificações Ah e CCA estão perfeitamente alinhadas com as especificações originais do veículo.

Execute as seguintes etapas para garantir uma substituição bem-sucedida da bateria:

1. Meça o comprimento da caixa da bateria existente de ponta a ponta para confirmar o tamanho atual da série L.

2. Localize o número da peça OEM, a classificação Ah e o tamanho do grupo BCI/DIN impressos diretamente na etiqueta da bateria atual.

3. Verifique a orientação do terminal exigida pelo veículo e o estilo do grampo de fixação da base antes de adquirir um substituto.

4. Use um scanner de diagnóstico OBD2 para registrar a nova bateria no sistema de gerenciamento de bateria do veículo imediatamente após a instalação.

Perguntas frequentes

P: Posso substituir uma bateria L3 AGM por uma bateria L4 AGM?

R: Sim, desde que a bandeja da bateria do seu veículo tenha espaço físico suficiente. Você deve medir o comprimento da bandeja para acomodar o invólucro L4 de 315 mm. Além disso, a atualização da capacidade exige uma reprogramação rigorosa do BMS. O computador de bordo deve registrar a classificação Ah mais alta para ajustar corretamente o perfil de carga.

P: Qual é a diferença entre uma bateria H6 e uma bateria AGM70 L3?

R: Não há diferença física ou elétrica. H6 e L3 são simplesmente convenções de nomenclatura regionais diferentes para exatamente o mesmo tamanho de bateria. Ambas as designações referem-se a um invólucro medindo aproximadamente 278 mm de comprimento e capacidade em torno de 70Ah.

P: Devo usar uma bateria AGM para um veículo start-stop?

R: Sim, é uma necessidade técnica estrita. Os sistemas start-stop exigem recursos de alto ciclo para alimentar a eletrônica enquanto o motor está desligado. Substituir uma unidade AGM por uma bateria padrão de chumbo-ácido inundada causará rápida degradação interna e falha prematura.

P: Como posso saber o tamanho da bateria AGM que meu veículo precisa?

R: Comece verificando o manual do proprietário ou utilizando uma ferramenta de pesquisa OEM. Você também pode medir fisicamente o comprimento da bateria e ler o código DIN/BCI impresso diretamente na etiqueta da bateria existente para garantir uma correspondência exata.

P: Todos os fabricantes de baterias AGM são iguais?

R: Não. Os fabricantes diferem significativamente na qualidade da construção interna. Variações no design da grade, na pureza do chumbo e na compressão da placa de vidro afetam diretamente a longevidade, o ciclo de vida e o desempenho geral da bateria em ambientes automotivos exigentes.
