Baterias automotivas JIS vs DIN vs BCI: Qual é a diferença?

O mercado global de reposição automotiva e as cadeias de fornecimento de OEM dependem de uma padronização rigorosa para garantir a confiabilidade elétrica e a instalação física. As normas regionais criam um cenário altamente fragmentado entre diferentes marcas de veículos. Selecionar ou adquirir o padrão de bateria incorreto leva a falhas graves de instalação, assentamento inadequado de terminais, corrente de partida a frio (CCA) inadequada e riscos potenciais à segurança devido a mecanismos de retenção incompatíveis. Avaliar as diferenças estruturais, elétricas e de teste exatas entre uma bateria de carro JIS vs DIN vs BCI é essencial para gerentes de frota, técnicos automotivos e equipes de compras para garantir a conformidade do OEM e a confiabilidade operacional. Detalharemos as dimensões físicas exatas, as configurações dos terminais e as metodologias de classificação de desempenho que separam essas três estruturas dominantes. Você precisa saber exatamente o que cabe na bandeja, fixa ao chassi e alimenta o starter sem acionar uma falha no Sistema de Gerenciamento de Bateria.

Principais conclusões

• O alinhamento regional determina o design: BCI domina os veículos norte-americanos, DIN (e EN) rege a engenharia europeia e JIS é o padrão rigoroso para a fabricação automotiva japonesa e asiática em geral.

• O ajuste físico não é negociável: diferenças na colocação do terminal (rebaixado ou saliente), altura do invólucro e bordas de fixação da base significam que esses padrões raramente são intercambiáveis ​​com segurança sem grandes modificações.

• Os protocolos de teste variam: cada padrão utiliza diferentes linhas de base de temperatura, taxas de carga, durações de descarga e requisitos de inclinação para calcular a capacidade e o desempenho de partida a frio.

• O fornecimento requer especificidade: A parceria com um fabricante qualificado de baterias de automóveis exige a especificação do padrão regional exato para garantir que o design correto da placa interna e os moldes do revestimento externo sejam utilizados.

Compreendendo a linha de base: por que existem padrões de bateria

Uma bateria deve atender a três critérios não negociáveis ​​para funcionar corretamente em qualquer veículo. Deve caber perfeitamente na bandeja física. Ele deve ser fixado com segurança ao chassi do veículo para evitar danos por vibração. Finalmente, deve fornecer a carga eléctrica precisa exigida pelo motor de arranque do veículo e pela electrónica de bordo. A falha em qualquer um desses critérios resulta em falha prematura da bateria ou mau funcionamento elétrico grave. Quando um técnico abre o capô, a primeira dica visual é o mecanismo de fixação. Se virem um colchete superior, saberão imediatamente que estão lidando com um JIS ou um padrão BCI específico. Se a bateria estiver fixada na base, eles alcançam uma extensão longa e um soquete de 13 mm para liberar o grampo da base DIN.

Os órgãos governamentais regionais desenvolveram estruturas distintas com base nas preferências específicas da engenharia automotiva. O Battery Council International supervisiona os padrões na América do Norte. O Deutsches Institut für Normung dita requisitos para a Europa. A Japanese Industrial Standards gerencia as estruturas para a Ásia. Essas organizações criaram regras que se alinham com a forma como os engenheiros locais projetam compartimentos de motores e sistemas elétricos.

Você deve avaliar as baterias através de três lentes principais para compreender esses padrões:

1. Dimensões físicas: Inclui o comprimento, largura e altura exatos do invólucro de plástico.

2. Configuração do terminal: Os terminais podem ficar na parte superior, montados na lateral ou permanecer embutidos na caixa.

3. Metodologias de classificação de desempenho: Diferentes regiões priorizam classificações de corrente de partida a frio (CCA), capacidade de reserva (RC) ou ampere-hora (AH) de forma diferente, com base no clima local e nas demandas elétricas do veículo.

A capacidade de reserva mede quantos minutos uma bateria pode fornecer 25 amperes a 80 graus Fahrenheit antes que a tensão caia abaixo de 10,5 volts. Esta métrica é universalmente importante, mas os padrões da BCI a enfatizam fortemente para veículos norte-americanos que utilizam vários acessórios de reposição. A química interna muitas vezes permanece idêntica nessas regiões. Placas inundadas de chumbo-ácido padrão ou separadores de tapete de vidro absorvente (AGM) funcionam da mesma maneira globalmente. No entanto, a arquitetura externa é estritamente regida por padrões regionais. Você não pode forçar um invólucro incompatível em uma bandeja rígida, independentemente da química que esteja dentro da caixa de plástico. As placas de chumbo geram a energia, mas o invólucro de plástico externo determina se essa energia pode ser integrada com segurança ao veículo.

Bateria de carro JIS (padrão industrial japonês)

Os engenheiros projetam a bateria do carro JIS principalmente para Toyota, Honda, Nissan, Subaru e outros veículos fabricados na Ásia. Esses veículos geralmente apresentam compartimentos de motor que priorizam o espaço vertical e o acesso de cima para baixo para manutenção. O design da bateria reflete diretamente essa filosofia de engenharia. Você raramente encontrará um veículo japonês que prenda a bateria por baixo.

As características físicas se destacam imediatamente ao inspecionar uma unidade JIS. Eles normalmente apresentam perfis de revestimento mais altos em comparação com seus equivalentes DIN e BCI. Os terminais sobressaem completamente acima da superfície plana superior da caixa da bateria. Além disso, geralmente não possuem saliências de fixação inferiores ou abas de montagem. Em vez disso, eles dependem inteiramente de fixações de suporte de montagem superior. Uma barra transversal de metal é fixada na parte superior da bateria, puxando-a para baixo na bandeja usando dois ganchos em J rosqueados presos ao chassi.

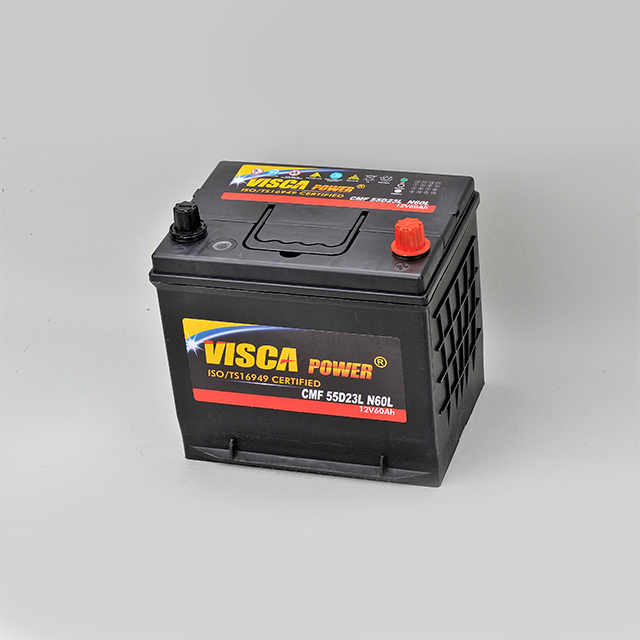

A decodificação da nomenclatura requer a compreensão de uma fórmula específica. Pegue uma bateria 55D23L como exemplo padrão.

• O número 55 representa a classificação de desempenho. Este é um índice de desempenho combinado, não uma medição direta de Amp-hora ou CCA.

• A letra D indica a classe de largura e altura. Uma classe "D" significa uma largura de 173 mm e uma altura de 202 mm.

• O número 23 mostra o comprimento aproximado do invólucro em centímetros.

• A letra L denota o layout da polaridade do terminal, o que significa que o terminal positivo fica no lado esquerdo quando voltado para a frente da bateria.

Outros grupos JIS comuns povoam fortemente o mercado de reposição. Tamanhos como 32C24R, 46B24R e 95E41R demonstram a amplitude do padrão. Cada tamanho tem como alvo cilindradas específicas do motor e cargas elétricas comuns no design automotivo asiático. O 46B24R é um produto básico para sedãs compactos, oferecendo um equilíbrio entre design leve e potência de partida adequada. O 95E41R fornece a enorme capacidade de reserva necessária para caminhões de entrega comercial que operam em ambientes urbanos densos.

As tolerâncias de teste para unidades JIS concentram-se em fatores ambientais específicos. Os protocolos JIS testam rigorosamente os limites de consumo de água para garantir a longevidade em climas quentes. Os padrões JIS geralmente exigem medições de gravidade específica do eletrólito para garantir desempenho ideal em ambientes com alta umidade. Os materiais do invólucro plástico também são formulados para resistir à degradação térmica em compartimentos de motor que não possuem a ampla proteção térmica encontrada em veículos europeus de luxo. Eles também exigem alta resistência à vibração. Os veículos asiáticos costumam montar baterias em compartimentos de motor compactos e densamente compactados, onde os harmônicos do motor são transferidos diretamente para a bandeja da bateria. As placas internas de chumbo devem suportar essas frequências sem liberar material ativo.

Bateria de carro DIN (Deutsches Institut für Normung)

Esta norma rege exclusivamente os OEMs europeus. Fabricantes como Volkswagen, BMW, Audi, Mercedes-Benz e Volvo contam com a estrutura de baterias de automóveis DIN . O design de veículos europeus muitas vezes coloca as baterias em locais apertados e restritos, exigindo uma arquitetura de invólucro muito específica. Freqüentemente, você encontrará essas unidades enterradas sob as coberturas do pára-brisa, sob os assentos dos passageiros ou enfiadas nos compartimentos traseiros do porta-malas para otimizar a distribuição do peso do veículo.

As características físicas atendem diretamente às rigorosas tolerâncias de engenharia europeias. Essas baterias apresentam um perfil de altura geral mais baixo. Isso permite que caibam em compartimentos restritos do motor sem interferir no fechamento do capô. Os terminais estão sempre embutidos. Eles ficam alinhados ou abaixo da borda superior da caixa. Isto evita curtos-circuitos acidentais contra coberturas metálicas de baixa folga.

Eles também exigem uma borda de fixação na base inferior. Freqüentemente, você verá flanges B13 ou B14 moldados no plástico inferior. Uma cunha de metal é fixada neste flange, prendendo a bateria na base e não na parte superior. Este método de fixação de base proporciona segurança excepcional durante condução em alta velocidade e curvas agressivas, o que se alinha com a dinâmica de condução das autoestradas europeias.

À medida que os fabricantes europeus foram pioneiros na tecnologia start-stop, a norma DIN evoluiu para incorporar os requisitos do Tapete de Vidro Absorvente (AGM). Uma moderna bateria DIN AGM possui paredes de revestimento reforçadas para lidar com as pressões internas mais altas geradas pela tecnologia de gás recombinante. Você não pode substituir uma bateria DIN AGM por uma bateria DIN inundada padrão, mesmo que as dimensões físicas correspondam perfeitamente. O sistema de gerenciamento de energia do veículo destruirá a bateria inundada dentro de meses.

A descodificação da nomenclatura envolve a compreensão da transição dos sistemas DIN para EN. O sistema DIN legado de 5 dígitos fornecia categorização básica para veículos mais antigos. A indústria acabou fazendo a transição para o sistema de código ETN (European Type Number) de 9 dígitos. Esses códigos mais recentes definem explicitamente a tensão, a capacidade nominal e o desempenho de partida a frio.

• O primeiro dígito indica tensão (geralmente 5 para baterias de 12V abaixo de 100Ah e 6 para baterias de 12V acima de 100Ah).

• O segundo e terceiro dígitos representam a capacidade exata de Ampere-hora (Ah).

• Os três dígitos finais determinam a classificação CCA exata com base nos padrões de teste EN.

Isso garante que os parâmetros exatos de substituição do OEM sejam atendidos sem qualquer suposição por parte do técnico.

Bateria de carro BCI (Battery Council International)

O Battery Council International dita o padrão para OEMs norte-americanos. Ford, General Motors e Stellantis utilizam essa estrutura em toda a sua linha de veículos. Equipamentos comerciais pesados ​​e máquinas agrícolas também dependem fortemente do padrão de bateria de carro BCI . Os veículos norte-americanos historicamente apresentavam grandes compartimentos de motor, permitindo uma ampla variedade de formatos e tamanhos de baterias.

As características físicas variam amplamente dentro da estrutura do BCI. Os tamanhos dos invólucros são categorizados por números específicos de "Tamanho do grupo" em vez de códigos alfanuméricos. Eles apresentam uma combinação de configurações de terminal superior e lateral. Os postes laterais permanecem exclusivamente comuns em veículos GM mais antigos. Este design evita a corrosão do terminal superior e economiza espaço vertical. As unidades BCI utilizam uma combinação de mecanismos de fixação inferiores e superiores, dependendo inteiramente do tamanho específico do grupo e da plataforma do veículo.

A decodificação da nomenclatura é simples, mas requer a memorização das dimensões do grupo. Considere uma bateria BCI Grupo 31 . A designação 'Grupo 31' determina as dimensões máximas exatas. Ele mede aproximadamente 13 polegadas de comprimento, 6,8 polegadas de largura e 9,44 polegadas de altura. Ele também determina os tipos de terminais, geralmente usando pinos roscados em vez de terminais lisos. Este tamanho específico é amplamente utilizado em caminhões comerciais, aplicações marítimas e equipamentos agrícolas pesados, onde é obrigatória uma alta capacidade de reserva. Os mecânicos de frota confiam neste padrão para semi-caminhões Classe 8, onde três ou quatro baterias do Grupo 31 são conectadas em paralelo para fornecer os enormes amplificadores de partida necessários para ligar um motor diesel de 15 litros em temperaturas abaixo de zero. Os terminais roscados nessas unidades BCI comerciais permitem que terminais de anel de grande calibre sejam aparafusados ​​com segurança, minimizando a queda de tensão no banco de baterias.

Outros tamanhos comuns incluem os Grupos 24, 27, 34 e 35. Freqüentemente, você verá uma designação “R” anexada a esses números, como 35R. Esta letra simplesmente inverte o layout da polaridade do terminal, invertendo as posições positivas e negativas dos postes para acomodar diferentes caminhos de roteamento de cabos. Instalar um Grupo 35 padrão em um veículo projetado para 35R significa que os cabos da bateria de fábrica não alcançarão fisicamente os terminais.

Bateria de carro JIS vs DIN vs BCI: comparação técnica direta

Variações dimensionais e de montagem determinam o sucesso da instalação no chão de fábrica. Compare o requisito de suporte superior do JIS com o requisito de fixação de base da DIN. Você não pode fixar com segurança uma bateria com grampo de base em uma bandeja de suporte superior. A bateria deslizará durante uma frenagem brusca, quebrando os cabos terminais. Analise as implicações de segurança da altura do terminal. Os terminais BCI e JIS projetam-se para cima. Os terminais DIN permanecem embutidos. A instalação de um terminal saliente sob um capô baixo europeu corre o risco de um curto-circuito elétrico grave e potencial incêndio no veículo.

Os testes de desempenho e as diferenças de classificação complicam a referência cruzada entre regiões. Os amplificadores de partida a frio são testados de forma diferente entre os padrões.

• A BCI testa taxas de descarga a 0°F (-18°C) por 30 segundos, exigindo que a tensão permaneça acima de 7,2V.

• A norma europeia EN testa a -18°C durante 10 segundos a 7,5 V, faz uma pausa durante 10 segundos e depois descarrega ainda mais a 60% da corrente inicial até que a tensão caia para 6,0 V.

• JIS usa um sistema de indexação de desempenho completamente diferente que leva em consideração a capacidade e a capacidade de partida a frio em um único número de classificação.

O BCI usa classificações CCA simples. A DIN e a EN dão grande ênfase à capacidade de amperes-hora para suportar eletrônicos europeus complexos. A certificação do laboratório varia significativamente. As taxas e durações de cobrança exigidas diferem durante os testes para cada padrão. Uma bateria que passe na certificação JIS pode falhar na certificação DIN simplesmente devido às curvas de descarga específicas exigidas pelo equipamento de laboratório.

As tolerâncias ambientais e ao stress também divergem com base nas expectativas regionais. Os requisitos de inclinação para testes são diferentes. As baterias DIN muitas vezes enfrentam testes de inclinação mais rigorosos porque são frequentemente montadas dentro da cabine ou porta-malas dos passageiros, onde vazamentos de ácido representam um perigo direto para os ocupantes. Os limites aceitáveis ​​para métricas como consumo de água e retenção de eletrólitos sob estresse operacional extremo variam de acordo com a região.

Estrutura de Avaliação: Escolhendo e Obtendo o Padrão Certo

A conformidade do OEM e os critérios de sucesso da instalação são extremamente importantes para a manutenção de veículos modernos. Corresponder ao padrão de fábrica é obrigatório. Os veículos modernos utilizam sistemas complexos de gerenciamento de bateria (BMS). Esses sistemas programam o alternador para carregar com base nas linhas de base exatas de resistência e capacidade do padrão de bateria de fábrica. Instalar o padrão errado confunde o BMS, causando subcarga, sobrecarga ou falha prematura do alternador. O computador de bordo espera uma curva de descarga específica. Se você instalar uma bateria BCI em um veículo programado para uma unidade DIN, o perfil de carga não corresponderá à resposta química interna da bateria.

O sourcing exige uma verificação minuciosa da sua cadeia de abastecimento. A parceria com um fabricante confiável de baterias de automóveis exige um exame minucioso. Procure certificações ISO rigorosas. Verifique sua capacidade de produzir moldes JIS, DIN e BCI precisos sem deformação dimensional. O controle de qualidade na fundição de grades de chumbo-ácido ou na fabricação de placas AGM não é negociável. As considerações de escalabilidade são importantes para os gestores de frota. A padronização do inventário de manutenção em frotas regionais mistas exige um fornecedor que possa fornecer todos os três padrões de forma confiável, sem contaminação cruzada dos moldes do revestimento.

As equipes de compras devem estabelecer guias rigorosos de referência cruzada para suas instalações de manutenção. Depender de dimensões genéricas em vez de padrões regionais exatos leva ao desperdício de inventário. Se um gestor de compras comprar uma palete de baterias do Grupo BCI 48 pensando que caberão numa frota de carrinhas de trânsito europeias, os mecânicos descobrirão rapidamente que as flanges da base não estão alinhadas com as bandejas de fábrica. Isso obriga a frota a modificar as bandejas, o que anula a garantia do veículo, ou a devolver o palete inteiro.

Os riscos de implementação apresentam perigos físicos reais no campo. O perigo da adaptação é grave. Tentar encaixar uma bateria JIS em uma bandeja DIN é um erro comum. A consequência é a incapacidade de fixar o flange de base. Isso leva a graves danos por vibração, desprendimento prematuro da placa ou formação de arco terminal contra o capô. A mitigação exige adesão estrita aos tamanhos dos grupos OEM. Evite totalmente adaptadores de terminal de reposição. Eles introduzem quedas de tensão, aumentam a resistência elétrica e criam pontos de falha.

Conclusão

Embora uma bateria JIS, DIN e BCI possa compartilhar a mesma linha de base de 12 volts e química interna de chumbo-ácido ou AGM semelhante, elas permanecem componentes distintos. Sua arquitetura externa, posicionamento de terminal, mecanismos de retenção e padrões de teste os tornam estritamente não intercambiáveis. Forçar um padrão incompatível em um veículo compromete a segurança, a estabilidade elétrica e a segurança física. Baseie as decisões de aquisição estritamente na região de origem do veículo e no design da bandeja de bateria do OEM. Use BCI para frotas norte-americanas. Confie na DIN para engenharia europeia. Selecione JIS para importações asiáticas. Seguir essa lógica evita diagnósticos elétricos dispendiosos e danos físicos no futuro.

• Audite imediatamente sua frota atual ou requisitos de inventário para identificar padrões incompatíveis.

• Consulte os manuais OEM para saber os tamanhos exatos dos grupos antes de solicitar peças de reposição.

• Inspecione as bandejas físicas da bateria para confirmar se elas usam suportes superiores ou bordas de base.

• Contate um fabricante certificado capaz de fornecer documentação em conformidade com os padrões para todos os moldes regionais.

Perguntas frequentes

P: Posso substituir uma bateria JIS por uma bateria DIN?

R: Não, eles raramente são intercambiáveis. Barreiras físicas impedem uma instalação segura. As baterias DIN requerem bordas de fixação na base, enquanto as bandejas JIS usam suportes superiores. Além disso, as diferenças de altura dos terminais podem causar problemas de folga do capô ou de alcance do cabo.

P: O que significa "L" ou "R" nos códigos de bateria JIS e BCI?

R: O "L" ou "R" designa o layout da polaridade do terminal. Indica se o terminal positivo está do lado esquerdo ou direito quando voltado para a frente da bateria. Errar significa que os cabos da bateria do seu veículo não alcançarão os postes corretos.

P: Uma bateria BCI Grupo 31 é igual a uma bateria padrão DIN?

R: Não. O Grupo 31 é um tamanho comercial específico da América do Norte, muito utilizado em transporte rodoviário e na agricultura. DIN é um amplo padrão europeu. Embora DIN tenha tamanhos equivalentes para serviços pesados, as dimensões físicas e as saliências de fixação diferem significativamente do Grupo 31.

P: Qual a diferença entre os padrões de bateria DIN e EN?

R: EN, ou Norma Europeia, é o padrão mais amplo que absorveu e atualizou amplamente os antigos protocolos DIN alemães. O sistema EN/ETN usa um código de 9 dígitos para definir com mais precisão a tensão, a capacidade e o desempenho em comparação com o sistema DIN legado de 5 dígitos.

P: Por que as baterias DIN têm terminais embutidos?

R: Terminais embutidos são um recurso de segurança vital. Eles ficam alinhados ou abaixo da borda superior da caixa da bateria. Este design evita curtos-circuitos acidentais contra capôs ​​de metal em compartimentos de motores europeus compactos com espaços muito baixos.

P: Como posso saber qual padrão de bateria meu carro precisa?

R: Verifique primeiro o manual do proprietário do OEM. Inspecione a etiqueta da bateria existente para obter códigos específicos, como classificação de desempenho JIS ou tamanho do grupo BCI. Finalmente, examine o design físico da bandeja da bateria e do grampo de fixação para confirmar o estilo de caixa necessário.
